产品名称: Lankhorst公司的海底管线涡激振动抑制列板

项目时间: 2016

项目地点: 荷兰

项目国家: 荷兰

所属公司: Lankhorst


项目简介:

海底管线在水流作用下产生的涡激振动,不仅会增大管道拖拽力,而且会导致管道结构疲劳破坏。抑制涡激振动的一个有效方法就是在管道上安装列板,它可以修正沿管线方向的波流,扰乱漩涡的空间关联性,使漩涡分散,防止卡曼旋涡的形成。

Lankhorst公司设计的三叶涡激振动抑制列板不仅安装方便、还可有效提高安装速度,可大幅减少安装时间产生的费用。 Lankhorst是一家为海底立管和管道生产高质量机械产品的公司。该公司凭借其独特的厚壁塑料生产技术,为海洋油气开发项目提供抗高强度的产品。


主要问题:

由于海底管道、立管等设施在其所处环境内容易受到海流的冲刷作用,这就可能造成海底管道长期遭受涡激振动。涡激振动是管道发生疲劳损伤的主要因素之一,因此防止海底管道发生涡激振动就显得非常有必要。


解决方案:

像自由站立式立管和悬空管道这样的圆柱形结构,能够与水流相互作用,形成卡曼漩涡。如果旋涡的频率接近圆柱形管道的自然振动频率,那么管道就会发生震荡或者共振。

众所周知,海底管线的涡激振动不仅会增大管道受力,而且会导致管道结构疲劳破坏。若在管道外安装螺旋列板,就可以修正沿管线方向的波流,改变沿管纵向的波流分离角,防止形成卡曼旋涡,从而减少漩涡的产生。

Lankhorst螺旋列板表面间歇分布着垂直叶片,在列板表面形成三重螺旋。列板螺距为管道外径的16倍,并且螺距可调。与未包覆螺旋列板的管道相比,标准Lankhorst螺旋列板对涡激振动的抑制效率高达90%,液流对管道产生的拖拽力也相对较低。

Lankhorst螺旋列板在安装上的优势主要有安装方便、安装速度快,因Lankhorst公司对安装过程进行了优化,螺旋列板的安装速度得到了大幅提高,安装成本显著降低。由于采用三叶螺旋列板的理念,Lankhorst螺旋列板不仅重量轻,而且还提高了安装速度。此外,由于三叶螺旋列板可以进行大量堆积,因此可大幅减少运输时所需的补给船数量和占用甲板的空间。 在进行重负荷情况下的安装作业时,Lankhorst能够为作业者提供承载能力非常高的材料。此外,Lankhorst公司使用托管架滚轴测试装置或者冲击塔在实验室进行进一步的载荷和冲击测试。

Lankhorst螺旋列板(已获取资格证书和专利)特点主要有以下几点:

1.适合于表面涂有薄的涂层的阴极保护系统的管道,例如FBE涂层(熔结环氧粉防腐涂层);

2.针对厚涂层的管道可采用弹性系统,其在水压较大时会进行收缩或者蠕变。

3.若螺旋列板安装在海洋生物较多的区域,可增涂防污涂层;

4.紫外线稳定剂可防止螺旋列板在长期光照后发生损坏。

VIV螺旋列板特征如下:

1.独有的三叶螺旋列板的设计方式。

2.完全互锁,内置自动对准系统;

3.可适用于阴极保护系统的管道;

4.材料密度低,良好的漂浮性能;

5.抗冲击和抗腐蚀能力强;

6.抗紫外线性能强;

7.设计紧凑,运输时占用空间较小;

8.安装过程快速、安全,每段列板的安装速度小于1分钟;

9.该螺旋列板具有防污涂层;

10.该螺旋列板的服务寿命超过25年;

11.退役后可进行回收。

VIV螺旋列板的一大优势就是其安装速度快,这主要是由于每片列板的自重低、高效化的设计、运输时占用空间小。该产品已被巴西和墨西哥湾等深水地区的许多运营商和安装承包商所接受并投入使用,并且,经证实,其在这一区域的应用非常成功。


应用案例:

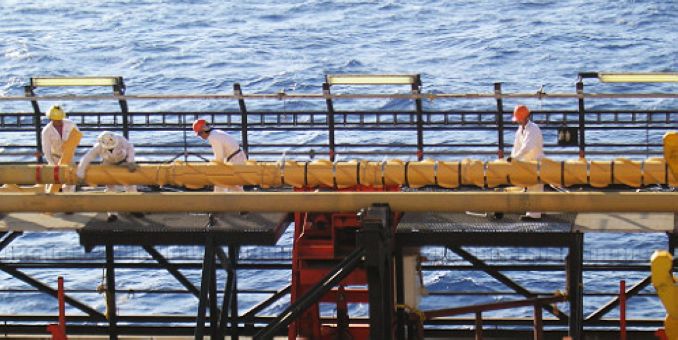

涡激振动螺旋列板应用案例 Lankhorst螺旋列板涡激振动抑制装置的服务项目已经遍布全球各地,其服务范围涵盖了生产平台立管、管线、钻井平台立管、平台钢筋束和海底跨接管道。 近期的项目主要有:

1.壳牌公司 Mars B平台和Chevron公司的联合项目;

2.雪佛龙公司Jack St Malo外输管线;

3.巴西石油公司P-55海底管线和立管、Guara Lula采用的立管;

4.跨接管道应用:埃克森美孚公司的Kizomba油田、图洛石油公司的Jubilee 1A项目、道达尔公司的GirRi项目、加拿大石油公司的Deep Panuke项目、壳牌公司的Gumusut项目等;

5.Xcite能源公司钻井平台立管。
