产品名称:Airborne公司的多用途热塑性复合管项目时间:2016项目地点:荷兰项目国家:荷兰所属公司: Airborne OilGas项目简介:

产品名称: Airborne公司的多用途热塑性复合管

项目时间: 2016

项目地点: 荷兰

项目国家: 荷兰

所属公司:  Airborne Oil & Gas


项目简介:

Airborne Oil&Gas公司简介

Airborne Oil&Gas为全球领先的深海离岸操作可绕式热塑性复合管系统供应商,公司主要机构设于荷兰和美国休斯敦,于1999年开始进行复合连续油管的研究工作,该公司的研究重点集中于原材料的研发,如今,已成为行业内热塑性塑料复合管的领先制造商。

Airborne公司的热塑性复合管(TCP)是一种连续纤维增强热塑性柔性管道,不仅坚固,且重量轻、耐腐蚀,为性能优良的可绕式复合管,可用于油气开采的多个环节。


主要问题:

预防金属腐蚀或者更换受损的海底管线带来的额外费用,是决定现有项目及新项目是否盈利的关键因素。若使用该公司的非金属、全胶结TCP管线,腐蚀问题将不复存在,这将大幅度降低运营支出费用。


解决方案:

TCP技术

公司研发的热塑复合管(TCP)的管壁结实坚固,它由玻璃或者碳强化处理的纤维及热塑聚合材料制成。该公司依托其独特的、经过认证的专有制造工艺,可使复合管的内部结构进行完全胶结,即纤维完全嵌入进聚合物基体,确保了不同管层之间界面坚固可靠,增加了复合管的强度。

基于对TCP产品设计、材料、制造的深刻理解,及对使用过程中各种载荷的深刻认识,使得该公司可以预测各种作业环境下产品的性能表现。

TCP优势

1.耐腐蚀,具有良好的耐化学试剂性质;

2.重量轻、运输成本低;

3.每圈缠绕长度长、降低了管道安装成本;

4.内壁光滑、抗外压力级别更高;

5.抗内压力级别更高;

6.复合管的柔韧性强。

TCP管线

预防金属腐蚀或者更换受损的海底管线带来的额外费用,是决定现有项目及新项目是否盈利的关键因素。若使用该公司的非金属、全胶结TCP管线,腐蚀问题将不复存在,这将大幅度降低运营支出费用。

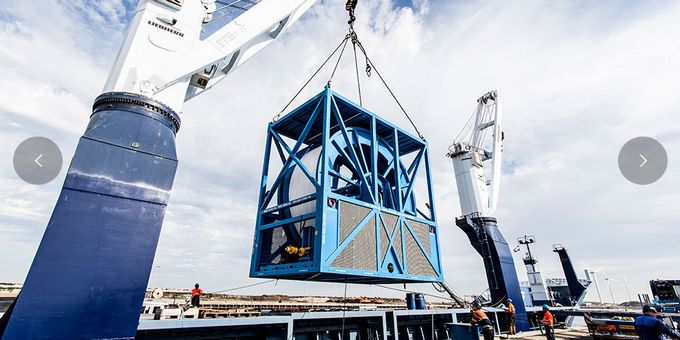

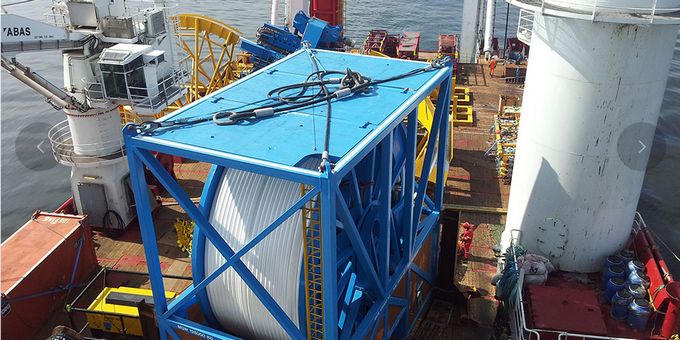

该公司TCP管线的长度较长,可以缠绕在卷轴上。与碳钢管线相比,使用该管线可大幅度降低安装成本。

TCP管线优势

1.可实现管线的快速、高效安装;

2.管线的总安装费用更低;

3.管线较长,在海底安装使用时,只需少量或者不需要管线终端部件;

4.管线耐腐蚀、降低作业成本;

5.管线终端可置于平台上,不需要在海底留下多余的管线或者卷轴;

6.内壁光滑,减少了蜡沉积量。

此管线主要用于浅海及深海油田开采,其接触的液体环境主要为海水和非酸性、酸性碳氢混合物及油田化学品。

TCP卷轴&固定跨接管

海底卷轴和(半)固定跨接管作为管线、隔水管、管汇和井口的连接件,需要承受动态和静态的载荷和位移。传统的金属卷轴通常为复杂的3D结构,会带来一系列的设计、安装和操作难题。

跨接管是成本驱动后、经过精确测量设计出来的一种新产品。另外,值得注意的一点是:传统的金属卷轴的制造时间会平均给项目周期增加3-4周的时间。

为了应对上述挑战,该公司提出了TCP卷轴和固定跨接管的解决方案;TCP卷轴和固定的跨接线具有灵活性,可以抵消安装时产生的误差、管线的扩张或者隔水管的移动等问题。因此,当使用跨接管和TCP卷轴后,就不需要考虑精确的测量和后续跨接管制造的精度。

TCP卷轴&固定跨接管优势

1.可以按所需长度进行制造,或者按所需长度进行现场切割;

2.比刚性管的韧性更大;

3.形状简单,易于进行熔接和隔热处理;

4.多数设计不需要浮力;

5.运输成本更低;

6.可以将其盘在甲板或者卷轴上;

7.单次动员可以运输更多管线;

8.安装成本更低;

9.降低运输过程中对船舶的要求;

10.降低驳船/运输船的运输成本,单次动员就可以运输更多的跨接管。

TCP立管

深水立管有时需要将水深超过3000m的井与地面的浮动生产设施建立连接。使用深水立管的面临着一系列挑战:如船舶载荷过大,复杂立管的设计问题,以及采购和安装成本较高等,另外,管道的腐蚀、疲劳、流动安全保障问题又增加了立管设计的困难性。

TCP立管重量较轻,其强度/重量比更大,因此它可以承受较高的管内压力和管外压力。重量较轻的立管在深水立管设计中具有举足轻重的作用,因为它可以减小各种立管组件的拉伸载荷。

特别地,TCP立管可以简化立管配置,这是其他立管无法实现的。与传统自由悬挂的立管相比,采用TCP立管的自由悬挂系统的顶部所承受拉力可以减小50%。

TCP立管优势

1.质量较轻,立管顶部承受拉力更小;

2.该立管具有更高的许用载荷;

3.简化立管配置,部件少,接头少;

4.安装成本更低;

5.管线耐腐蚀;

6.该管线具有良好的抗疲劳性能;

7.与金属立管比,管线具有更好的隔热效果,减少保温材料的用量。

TCP井下管线

作业者实施增产措施的目的是以较低的成本来提高生产效率,其中,修井为提高采收率的最有效措施。在实施海底修井比较困难的一些地方,TCP井下管线和跨接管就可以提供井底与井口的连接通道,并且,每次修井作业的成本较低。

TCP井下管线集重量轻、抗内压、抗外压、内壁光滑、可进行缠绕等优点于一身,因此,利用该管线实施修井等增产措施时,可以更加快速的进行,作业排量更大,且管线调试也更高效。另外,重量轻、强度大的TCP井下管线可以不用使用浮力设备。

TCP井下管线优势

1.较高的抗内压、抗外压级别;

2.较高的流速(内壁光滑);

3.可快速部署,减少单次作业的总时间;

4.终端部件简单、几小时内即可完成管线连接。

TCP跨接管

深水环境对跨接管有着诸多要求:较高的压力级别、较大的柔韧性、较高的抗外压强度、较高的流速。

当进行泵酸或者封堵作业时,海底可能会存在静液压力。此时如果有抗破坏的跨接管,就可以安全、及时的完成作业。

基于此,该公司研发了TCP跨接管:即一种高抗外压的柔性跨接管,易于操作,可使水深超过3000m的作业在数周内完成。

TCP跨接管优势

1.抗外压级别更高;

2.内壁光滑、液体流速较高,允许泵送水泥浆;

3.具备真空作业的能力;

4.有足够的抗拉强度,在紧急情况下可快速断开连接;

5.质量较轻、相对柔韧,不管是在甲板上还是在海底(利用ROV),操作都较为容易。
