TDW公司的油气管线智能封堵工具

阅读 410 2017-01-12 看点 · TDW公司的油气管线智能封堵工具,海底,管线,维修,封堵,企业报道

产品名称:TDW公司的油气管线智能封堵工具项目时间:2016项目地点:挪威项目国家: 挪威所属公司: TDW项目简介: TDW公司的专利

产品名称: TDW公司的油气管线智能封堵工具

项目时间: 2016

项目地点: 挪威

项目国家: 挪威

所属公司: TDW


项目简介:

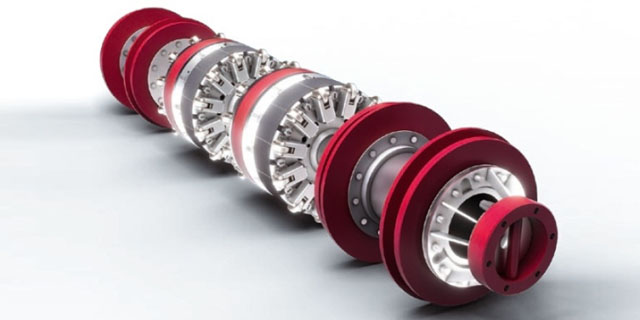

TDW公司的专利产品- SmartPlug智能封堵工具具有无线、远程遥控和双向通球的性能,通过利用该工具可以对任何陆上或者海上的管道、在(或者靠近)存在工作压力的地方进行隔离,然后进行管道维修或者维护作业。

这就意味着在进行管道修复作业的同时,与管道相连的下游资产可以继续生产。由此可以最小化管道的停工时间,并大量减少由于管道泄压所造成的环境和经济代价。另外,还可利用SmartPlug和一个特殊装置,对已维修的管道进行水力/泄漏测试。


主要问题:

带压操作时,为了保证油气管道维修工作的安全,需要先对其进行封堵。TDW公司SmartPlug高压封堵技术不会破坏管道完整性,无需对管道进行开孔,避免对管道的二次伤害。

TDW公司的SmartPlug智能封堵工具能对任何陆上或者海上的管段进行隔离,无需对整个系统进行泄压,就可进行管道维修或者维护作业,大大减少了管道的停工时间。该公司的SmartTrack智能追踪双向通信系统不仅能准确追踪、定位和识别在地下或者海底的厚壁管道内的清管器和工具,还能用于追踪和识别智能封堵隔离工具。


解决方案:

管道压力隔离

到目前为止,TDW公司已经用不同配置和尺寸(8in至48in)的SmartPlug进行了超过240次的隔离作业,隔离压力一般从10bar至250bar不等。在某些具体条件下,采用具有特殊配置的封堵工具,可封堵压力范围可以扩展到0bar至375bar。

SmartPlug是为不同的项目应用而量身定做的,能够针对不同的实际情况确定最佳的配置。这种工具具备为不同的作业进行专门设计的能力,因此可以提供非常灵活的解决方案。

TDW公司也能为低压差的管道隔离提供专门设计的高摩阻清管器,或者用于具有特殊安全要求的介质的隔离/分离作业。常见的作业包括分离不同的管道介质、管道维护和管道改造。由于SmartPlug高摩阻清管器具备非常有效的密封能力,其还能用于某些清洗和除水作业。

成百上千个海上项目已经实地证明了SmartPlug双阻断监控(DBM)技术能够帮助作业者对加压管道进行隔离,能在不对整个系统进行泄压的情况下开展设备维护、维修和更换作业,将平台停工时间最小化。在预期计划或者紧急情况下,作业者都能保证油气正常流动来维持生产和经济效益,避免时间和费用的损失,同时避免泄压和重新调试带来的风险。

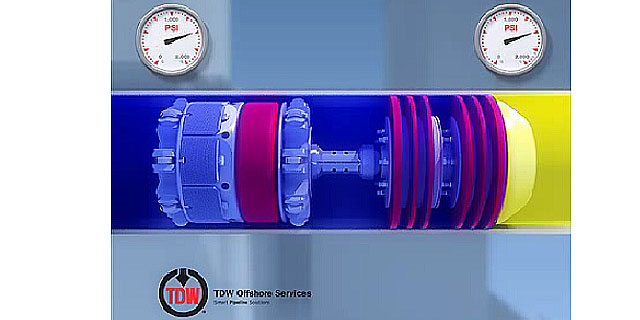

SmartPlug系统是一种非侵入式的、无线的和远程控制的系统。由于任何一个具备标准配置的封堵工具可以独立自主地对整个管道压力进行隔离,因此这个工具完全能满足管道阻断隔离的标准。另外,修复管道后,还可以在不收回管道中智能封堵工具的情况下进行水力测试。除此之外,SmartPlug的双向设计允许工具在管道内向任意一个方向移动。

主要特点1.SmartPlug可以进行双向通球; 2.SmartPlug具备控制和通信功能;3.SmartPlug可通过压差进行失效保护时的自我锁定;除此之外还具备应急复位系统;4.SmartPlug可以密封住高达350bar(5,075 psi)的作业压力;5.密封的完整性可以通过实时监控环空(两个封堵模块之间)的压力来进行验证,具有明显的安全优势;6.消除了对整个管道进行泄压(停运和重新调试)的必要,大大减少了管道的停工时间和生产损失天数;7.无需清除管道介质、火炬气或者对受污染的水进行处理。

管道清管器追踪系统

SmartTrack智能追踪双向通信系统可以通过实时监控管道内的清管器和工具,让管道作业者提高清管作业的安全。智能追踪系统不仅能准确追踪、定位和识别在地下或者海底的厚壁管道内的清管器和工具,还能用于追踪和识别智能封堵隔离工具。

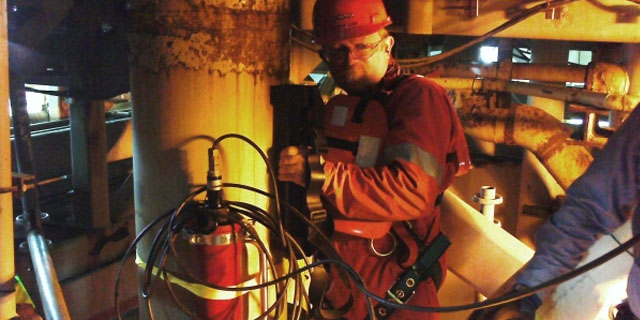

智能追踪系统是主要考虑到海上的海底作业而设计的,它有几个优点,比如电池寿命长,能够在清管器高速移动的情况下和在厚壁管道或者地下管道中进行追踪。可以通过现场作业者、ROV(水下机器人)、潜水员等在管道的任意位置放置智能追踪系统,从而可以进行追踪作业。

如果发射了多个工具/清管器,智能追踪系统能立即识别已经通过的清管器。配有智能追踪系统之后,就可以准确地进行清管器追踪、定位、识别和连续的压力监控作业,提高作业安全性。

智能追踪系统在任何管道介质中都具备穿墙通信能力,在壁厚达50毫米(接近2寸)的管道中都可以作业。该系统对清管器或者工具的定位也非常精准,根据环境条件的不同,精确度在+/- 25毫米(大约1寸)之间。

智能追踪系统有三个基本组件:能够发射追踪信号和信息并能接收指令的应答机;能够收集、记录和储存追踪数据的收发器和接收器;以及一个能记录和显示输出信号的PDA(personal digital assistant)。另外,这些组件可在作业期间进行双向通信。

最佳用途1.可以检测和确认管道内清管器或者其他工具的信息;2.可以确认清管器或者其他工具的位置,便于关闭阀门;3.可以定位遇卡的清管器或者工具;4.可以确认清管器或者工具是否到达接收筒;5.可以传输来自管道内工具传感器上的压力和温度读数。

主要特点

1.具有独有的一次发射能追踪16个不同清管器通过的能力;2.在低压隔离作业中可以同高摩阻的清管器配合,对其压力和位置进行实时监控;3.可用于陆上或者海上的气体和液体管道;3.在系统作业过程中,具备较强的用户灵活性。变频信号和强度可以对高速移动的清管器或者工具进行追踪,而且该系统的电池寿命更长;4.在管道壁厚变厚的位置,包括清管器发射筒和阀体处等其它技术很处理的地方,为了便于操作继续进行,该系统还可以对动力设置进行控制;5.一旦管道状况有变,该系统会发出警报信号来保护维保小组,包括潜水小组的安全。

T.D. Williamson公司简介

T.D. Williamson(TDW)是世界上提供陆上和海上管道设备和服务最被认可的品牌之一。TDW的核心业务是为用户提供有效而实用的管道维护和管道建设的产品和服务。TDW可以提供带压开孔和封堵、压力隔离、清管器追踪和正常的管道维修和维护服务。
