Battelle公司HorizonVue海底全景摄像系统

阅读 383 2017-01-23 看点 · Battelle公司HorizonVue海底全景摄像系统,摄像头,海底,ROV,全景,机器人,企业报道

产品名称:Battelle公司HorizonVue海底全景摄像系统项目时间:2016项目地点:美国项目国家:美国所属公司: Battelle项目简介:

产品名称: Battelle公司HorizonVue海底全景摄像系统

项目时间: 2016

项目地点: 美国

项目国家: 美国

所属公司:  Battelle


项目简介:

美国Battelle公司于伦敦进行的国际海洋展会上推出了HorizonVue 360度全景摄像头和监控软件,据该公司负责人称,这是一项革命性的技术,能够为水底远程操作工具提供360度的全景拍摄,实现全景视频互动。


主要问题:

对远程作业进行360°实时监控,在作业完成后还能进行视频回放。史无前例,HorizonVue摄像技术可以让ROV作业者根据显著改善的视野轻松完成远程工作任务,同时能够避免因视野不足而引起的其他事故。


解决方案:

该摄像机特有的摄制能力和互动视频功能能够为操作人员提供前所未有的水下情景互动,使得ROV设备对水下设备进行更加详细的检测,提高复杂环境作业的效率和效益。此外,该系统包括全景记录回放和互动软件,以便后期能够对水下操作进行检查。工作区域的整体覆盖意味着省略大量的镜头筛选时间。

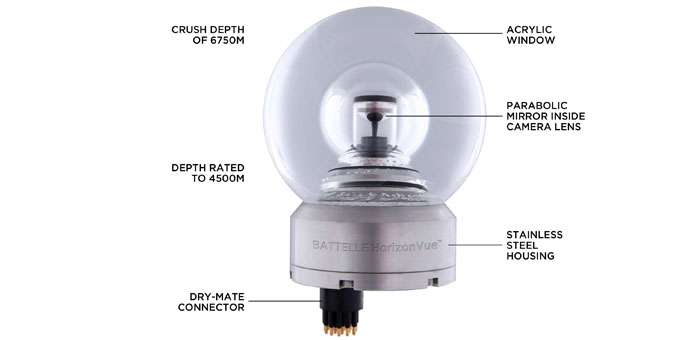

这一摄像系统作业最深水深达4500米,其效果等同于过去的6-9台摄像机的拍摄效果。在没有移动部件的前提下,它还为用户提供了虚拟视图和倾斜能力。

“通过实验数据在该次展会上的展示,该系统激发了我们合作伙伴的兴趣,改变了他们对调查数据库的看法,” Battelle的研究员Matt Gusto称:“最近在墨西哥湾的一场演示中,HorizonVue成功地在水下2200米处完成了对立管、输油管道和其他海底油田设备的检查工作。”

国际海洋技术与工程设备展览 (OI) 提供了世界领先技术的展示平台,能够在产业界,学术界和政府等领域将海洋科学与海洋技术实现资源共享。超过82个国家的8400多个对世界海洋战略部署、保护及经营的专业人士出席了会议。

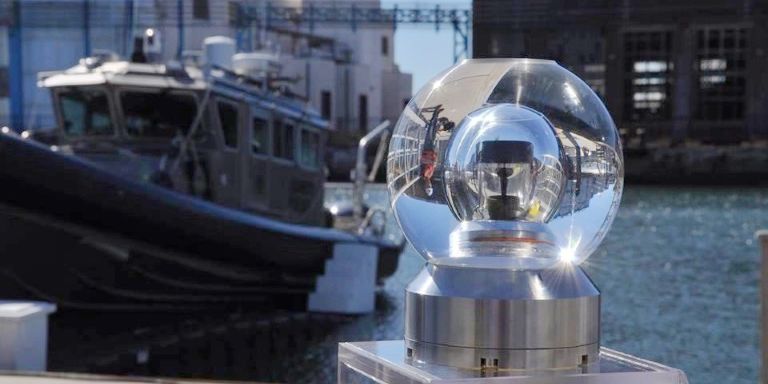

HorizonVue™ M360 全景拍摄系统

美国Battelle公司的HorizonVue 360度水下全景拍摄系统具有独特的功能:对远程作业进行360°实时监控,在作业完成后还能进行视频回放。史无前例,HorizonVue摄像技术可以让ROV作业者根据显著改善的视野轻松完成远程工作任务,同时能够避免因视野不足而引起的其他事故。

拥有了HorizonVue™M360视频系统后再也不会错过任何一个重要的视角,Battelle的HorizonVue相机的独特完整浏览功能和实时交互视频实现了过去从未实现的情景感知,这使得ROV操作者能够更加高效的检查海底设备,在复杂的操作环境下完成进行具体的任务。

记录和检测

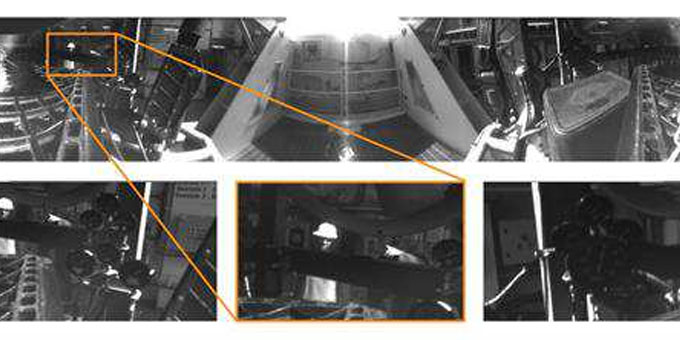

相机和软件同时记录所有360度的场景内容,同时可以实现视频回放功能,使用数字化平移和倾斜窗口进行检测可以使得作业者身临其境般的将现场场景进行360度观察,而通常的摄像机很容易就错过一些细节。设计精妙,满足ROV操作及客户的需求:

通过以太网连接的系统进行控制和录制、连续的360度画面拍摄、用户自动控制重点观察区域,全分辨率观看、分辨率和帧速率可选、软件能够实现摄像机视图的单独平移,倾斜和缩放(PTZ)。

HorizonVue M360产品套餐

它不仅仅是一个摄像头,HorizonVue视频系统也包括自定义软件和交互式PTZ播放软件,支持多个界面同时观看拍摄换面。

作业原理

原始数据源于图像传感器、通过以太网传输数据、视频传输到用户界面、PTZ控制视频调查。用户可以移动虚拟PTZ,而且不会影响其他用户订阅的内容、任何时间都能够实现回放功能 -拥有虚拟的PTZ控制。

优点有:360度全视角拍摄、实时画面视频、能够进行实时交互式虚拟播放、单张图像中实现两个操纵器捕捉、在PTZ盒中不会出现“鱼眼”失真;无移动部件、设备轻便,耗电低。该设备的使用能够减少在拥挤、复杂的海底环境工作所需的时间,精力和费用。在多个海上设备的使用实例证明,HorizonVue M360能够代替多台摄像机,且其重量更轻,能耗更低,没有移动部件,效果更佳。

通过PTZ盒和焦距调整可实现对观察目标的隔离,根据需要更改以下配置和控制参数:滑动条亮度、高分辨率和低分辨率模式之间切换、在DVR和其他计算机上进行多媒体的启动/停止切换、在PTZ窗口更详细地对目标进行单击,实现360°的展示、可选择的触摸屏界面:

允许多位用户同时进行多角度观察、通过平板电脑控制海底相机。

关于Battelle

Battelle公司分布在世界各地主要的技术中心和国家实验室,进行产品的研究、开发、设计及制造,为政府和商户提供重要服务。Battelle公司于1929年成立,总部设在美国俄亥俄州哥伦布市,服务于国家安全,卫生和生命科学,能源和环保等行业。

亮点:

结合热门的全景到石油工业,很应景。
